Купольные зенитные фонари POS plastika
Купольные зенитные фонари для естественного освещения через плоскую кровлю. Подберите размеры, материал и глухое исполнение или открывание для требуемой функции.
- Более 80 стандартных размеров круглой, квадратной и прямоугольной формы.
- Разные варианты открывания: глухие, с ручным, электрическим или пневматическим приводом.
- Выбор материала: акрил (ПММА) или поликарбонат.
Как выбрать подходящее исполнение
- Определите функцию
Только дневной свет, повседневная вентиляция, выход на кровлю или специальное исполнение для дымо- и теплоудаления.
- Сравните заполнение
Учитывайте прозрачное или опаловое исполнение, ударные нагрузки и теплотехнические требования помещения.

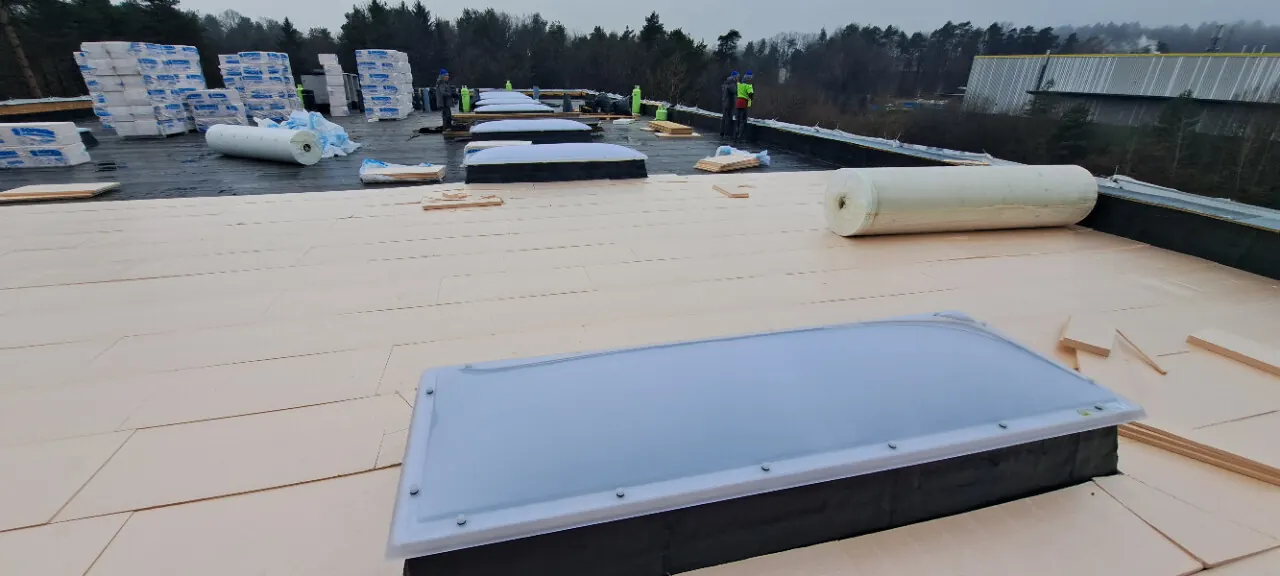

- Проверьте примыкание к кровле
При замене сначала проверьте основание и крепления, затем подбирайте верхнюю часть купола.

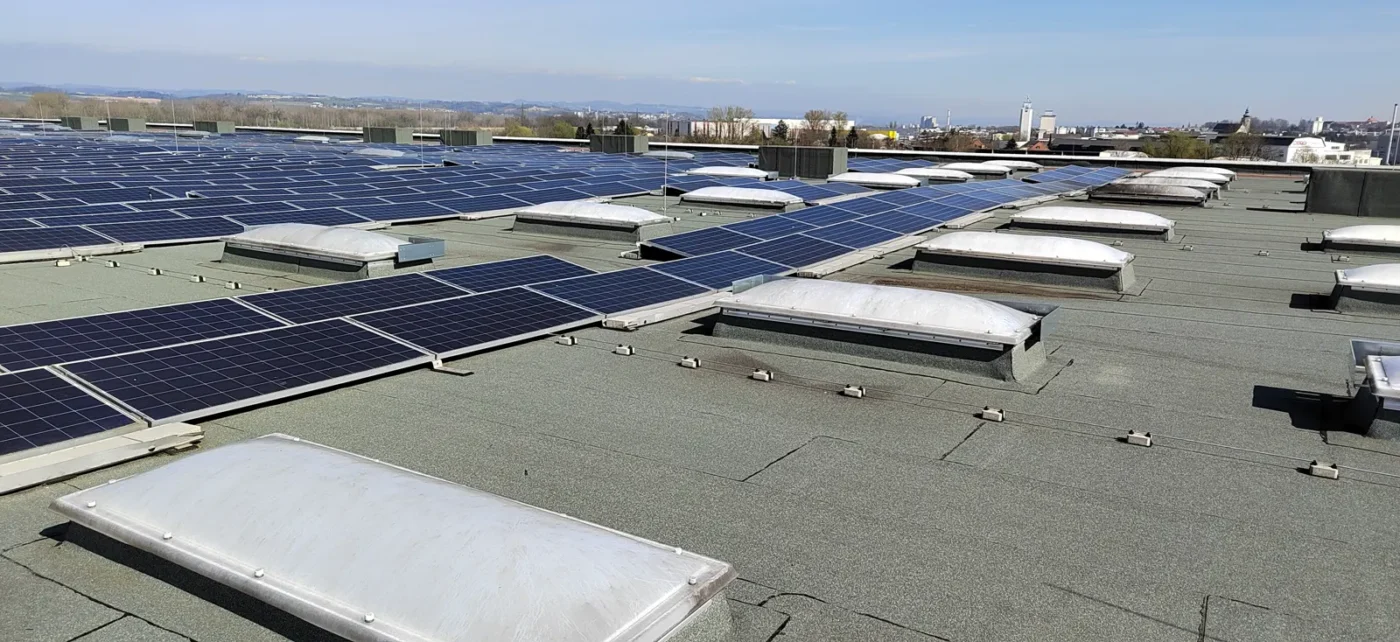

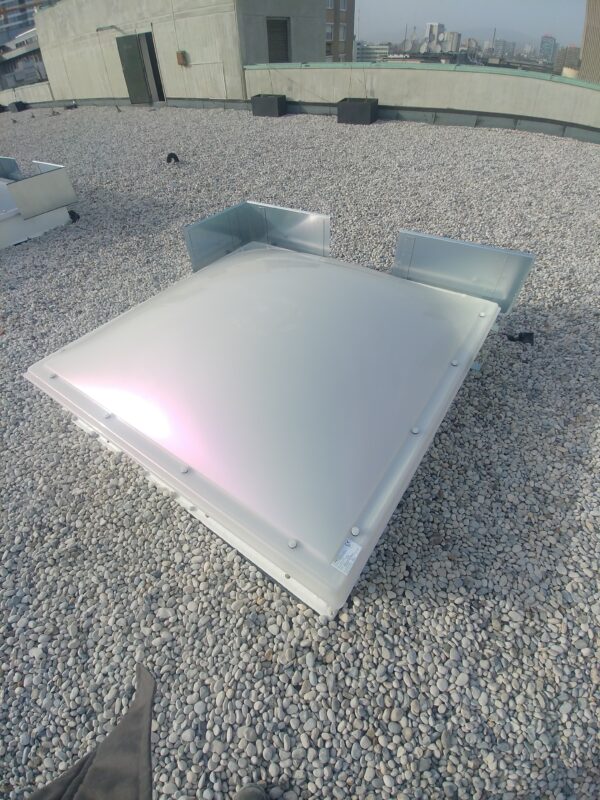

Купольные зенитные фонари POS plastika обеспечивают естественное освещение через плоскую кровлю, могут использоваться для вентиляции или входить в систему естественного дымо- и теплоудаления. Они подходят для производственных зданий, спортивных залов, школ, мансардных помещений и других объектов. Малый вес материалов упрощает монтаж. Купольные фонари имеют маркировку CE согласно EN 1873.
Остекление из акрила (ПММА)

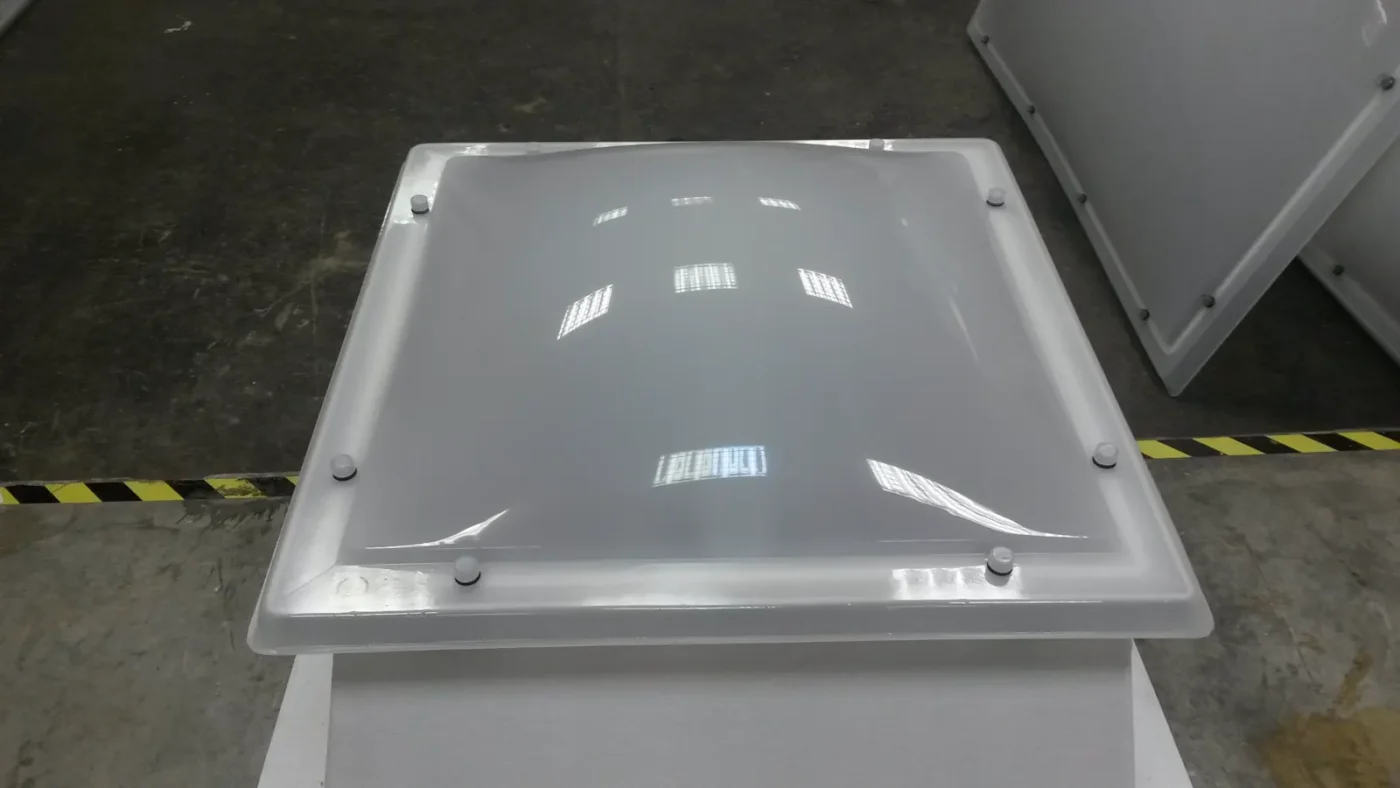

Купольные зенитные фонари POS plastika изготавливаются из акриловых листов (ПММА), преимущественно опалового/молочно-белого или прозрачного цвета. По заказу доступно цветное акриловое остекление. Купола выпускаются одно-, двух-, трёх- или четырёхслойными. Мы производим более 80 стандартных размеров круглой, квадратной и прямоугольной формы. По заказу также доступны пирамидальные купола. Акрил отличается малым весом и устойчивостью к ультрафиолетовому излучению, поэтому долго сохраняет цвет.
Акриловое остекление IRR/Heatstop
Акрил IRR/Heatstop можно выбрать для снижения передачи солнечного тепла. В каталоге указано светопропускание, сопоставимое с опаловыми исполнениями. Фактическое влияние на температуру помещения и потребность в охлаждении зависит от здания, площади световых элементов, вентиляции и ориентации.
Остекление из поликарбоната
Согласно каталогу, поликарбонат обладает большей стойкостью к ударам и граду, чем акрил. Двусторонняя УФ-защита способствует долговечности, но не делает материал неуязвимым. Класс реакции на огонь B-s1,d0 по EN 13501-1 относится к указанному исполнению материала, а не к пригодности для любых требований пожарной безопасности.
Промежуточный слой из многокамерного поликарбоната
В современной архитектуре особенно важна энергоэффективность строительных материалов. Купола TOPtermo включают многокамерный поликарбонатный лист толщиной 10 или 16 мм вместе с верхним либо верхним и нижним слоями из акрила или поликарбоната. Их теплопередача ниже, чем у стандартных исполнений: коэффициент U достигает 1,0 Вт/(м²·К). Такие купола подходят для отапливаемых помещений и помогают сократить затраты энергии на отопление.
Технические данные
Теплотехнические, светотехнические и акустические характеристики
Значения относятся к каталожным конфигурациям куполов. Светопропускание зависит от сочетания прозрачных и опаловых слоёв.
| Конфигурация | Ug | Светопропускание | Rw |
|---|---|---|---|
| Однослойный | 5,4 Вт/(м²·К) | прозрачный 92% опаловый 83% |
около 18 дБ |
| Двухслойный | 2,7 Вт/(м²·К) | прозрачный + прозрачный 85% опаловый + прозрачный 78% опаловый + опаловый 70% |
около 20 дБ |
| Трёхслойный | 1,9 Вт/(м²·К) | 3 × прозрачный 78% опаловый + 2 × прозрачный 70% 3 × опаловый 60% |
около 22 дБ |
| Четырёхслойный | 1,5 Вт/(м²·К) | 4 × прозрачный 72% 2 × опаловый + 2 × прозрачный 59% 4 × опаловый 51% |
— |
| Конфигурация | Многокамерный поликарбонатный лист | Ug |
|---|---|---|
| Трёхслойный | 10 мм | 1,4 Вт/(м²·К) |
| Трёхслойный | 16 мм | 1,2 Вт/(м²·К) |
| Четырёхслойный | 10 мм | 1,1 Вт/(м²·К) |
| Четырёхслойный | 16 мм | 1,0 Вт/(м²·К) |
Окончательная конструкция и заявленные характеристики всегда подтверждаются с учётом размеров, способа открывания и требований к зданию.
Типы и размеры купольных фонарей

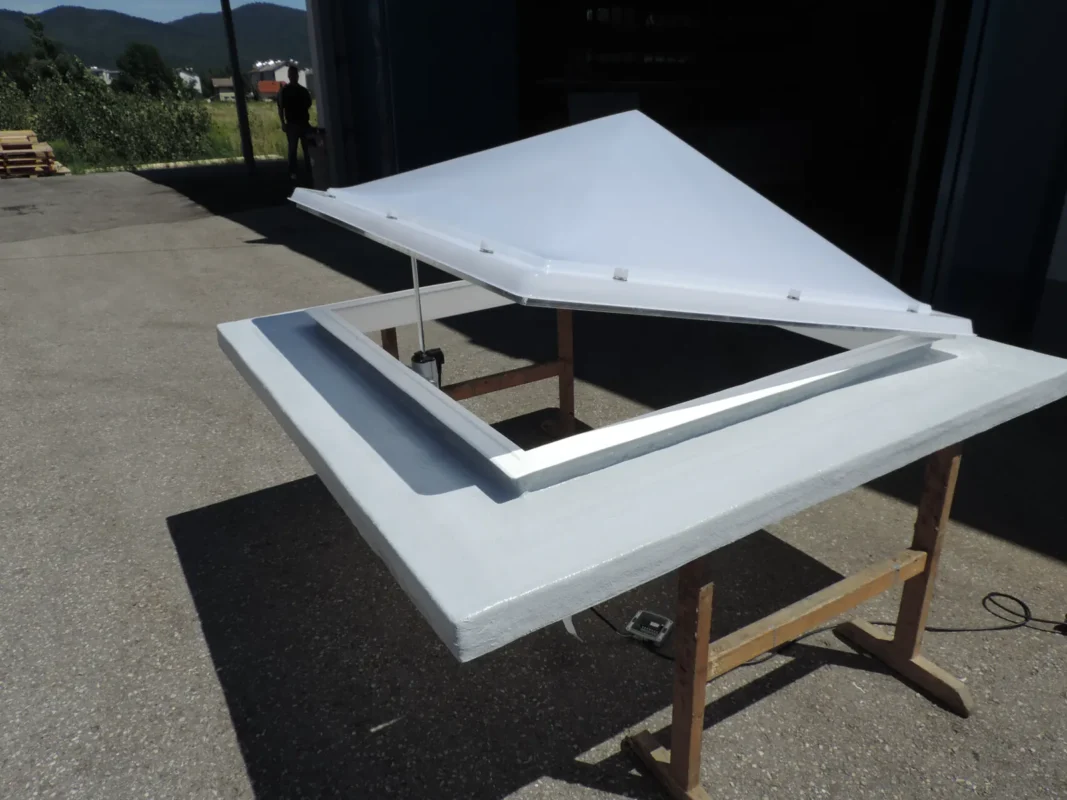

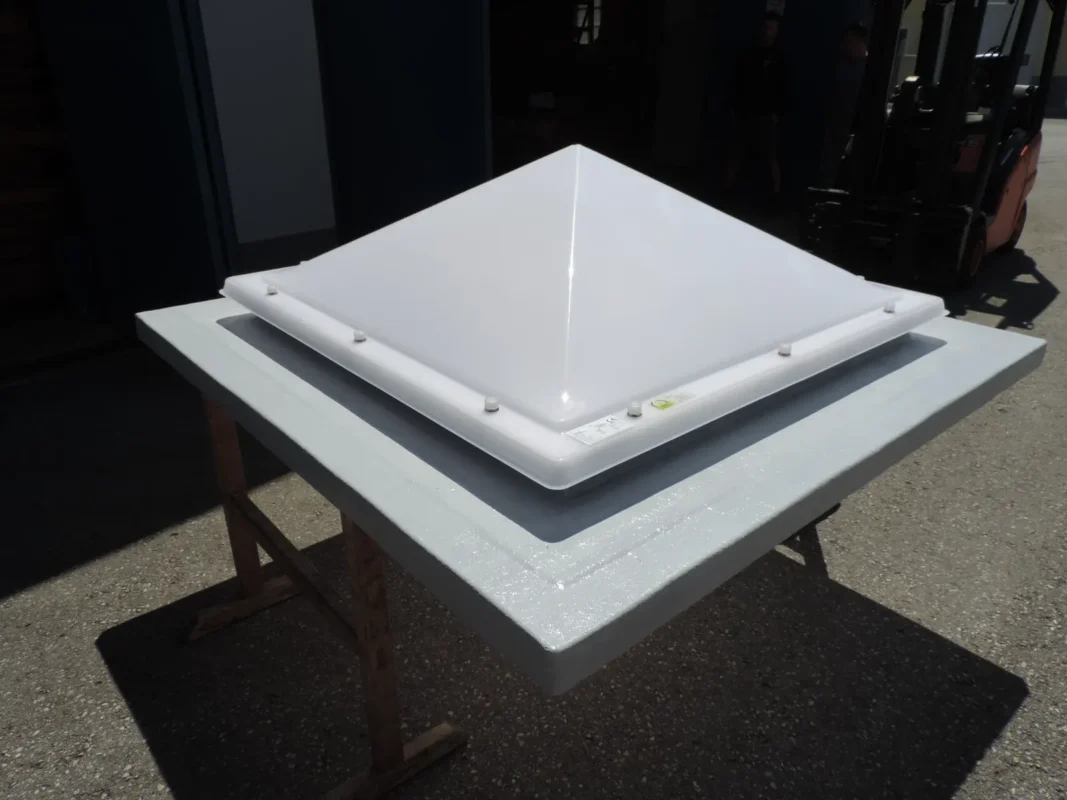

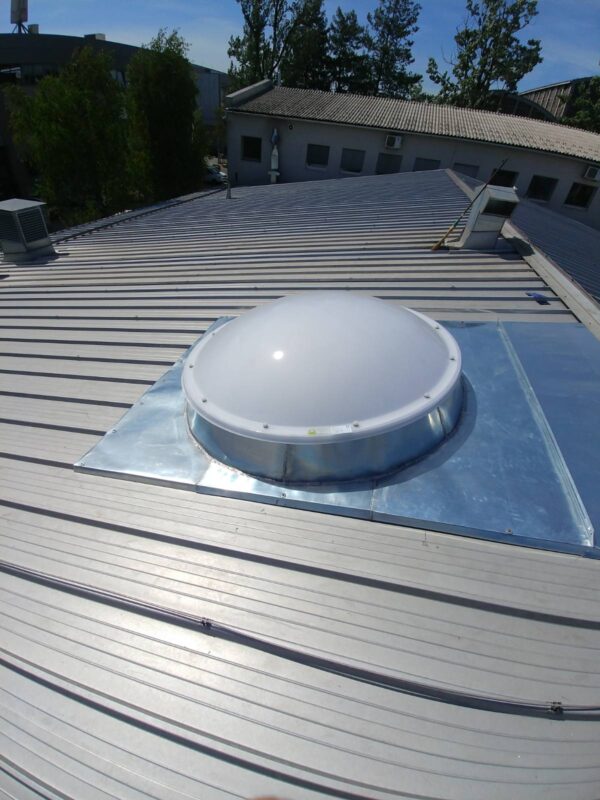

Доступны круглые, квадратные и прямоугольные исполнения, а для отдельных размеров — пирамидальные. В таблице приведены стандартные размеры круглых куполов.
Стандартные размеры круглых куполов
| N (см) | K (см) | L (см) | S (см) | h (см) |
|---|---|---|---|---|
| Ø 56 | Ø 60 | Ø 40 | Ø 46 | 9 |
| Ø 76 | Ø 80 | Ø 60 | Ø 66 | 13 |
| Ø 86 | Ø 90 | Ø 70 | Ø 76 | 15 |
| Ø 96 | Ø 100 | Ø 80 | Ø 86 | 17 |
| Ø 116 | Ø 120 | Ø 100 | Ø 106 | 20 |
| Ø 146 | Ø 150 | Ø 130 | Ø 136 | 26 |
| Ø 176 | Ø 180 | Ø 160 | Ø 166 | 30 |
| Ø 196 | Ø 200 | Ø 180 | Ø 186 | 33 |
| Ø 206 | Ø 210 | Ø 190 | Ø 196 | 33 |
| Ø 216 | Ø 220 | Ø 200 | Ø 206 | 33 |
Обозначения N, K, L, S и h соответствуют чертежу в каталоге: N — номинальный размер, S — размер между осями крепления, L — размер светового проёма, K — строительный размер, h — высота купола.
Защитные решётки
Для повышения безопасности работ на кровле и предотвращения падения людей или крупных предметов через проём внутрь здания рекомендуем защитные решётки как дополнительное оснащение. Они изготавливаются из арматурной сетки и покрываются порошковой краской выбранного цвета RAL либо оцинковываются. Решётки крепятся к основанию зенитного фонаря или устанавливаются под ним. При необходимости их можно изготовить с учётом механизмов вентиляции или систем естественного дымо- и теплоудаления. Защитные решётки испытаны согласно EN 1873:2014.
Варианты открывания купольных фонарей
В зависимости от назначения купольные фонари могут быть глухими или открывающимися — для вентиляции либо в составе системы естественного дымо- и теплоудаления.
Глухие купола
Если купол используется только для естественного освещения через кровлю, глухое исполнение является наиболее экономичным решением.
Естественная вентиляция
Купола POS plastika могут открываться вручную либо с помощью электрического или пневматического привода. Систему повседневной вентиляции можно дополнить датчиком дождя и ветра, который автоматически закрывает купола при неблагоприятных погодных условиях.

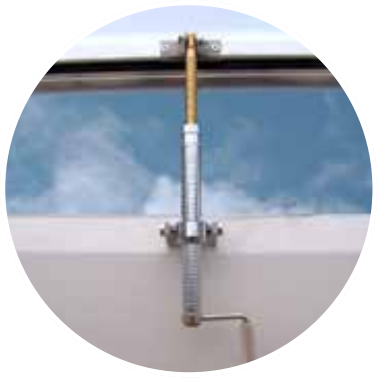

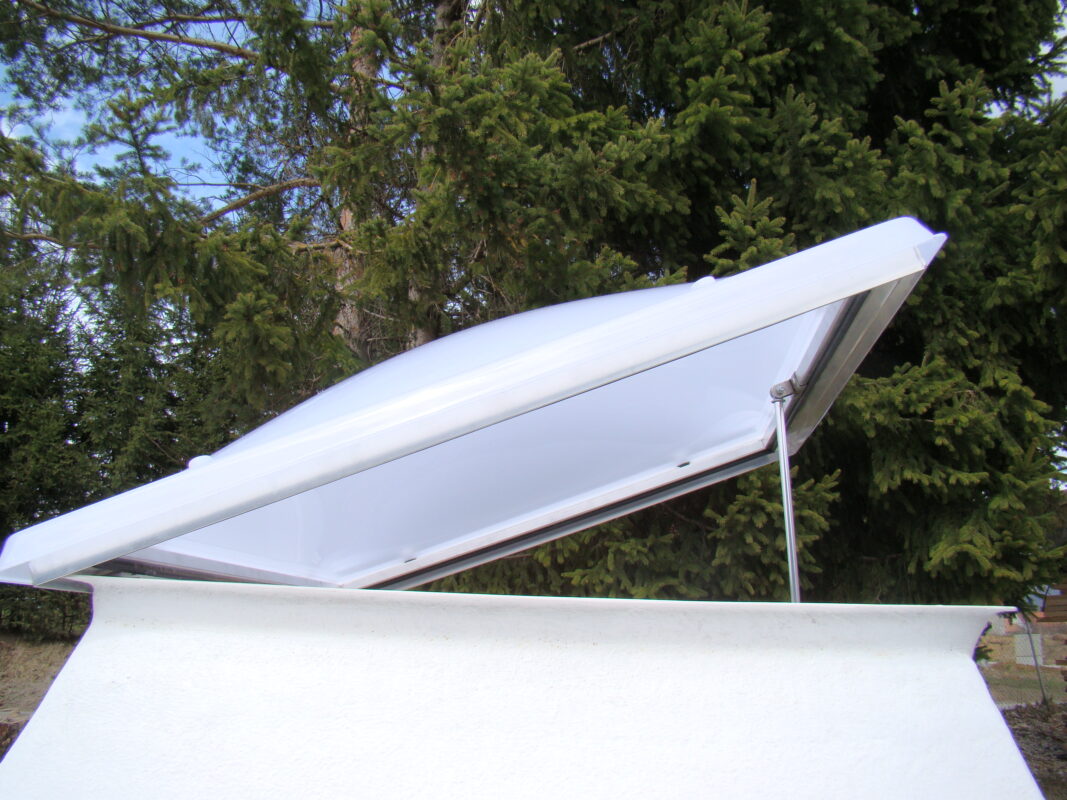

Ручное открывание
Ручное открывание подходит для небольших куполов и помещений высотой до 4 м. Телескопический шпиндель или шест управления имеет длину до 3 м.

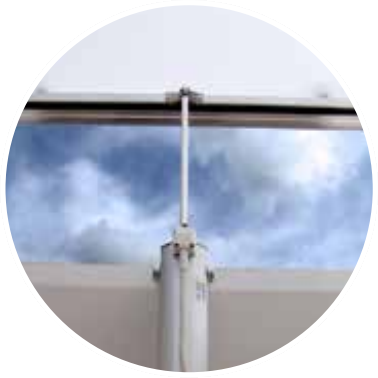

Электрический привод
Электропривод 230 В переменного тока/50 Гц или 24 В постоянного тока позволяет открывать купола по отдельности или группами. Открывание и закрывание выполняется кнопкой или пультом дистанционного управления.

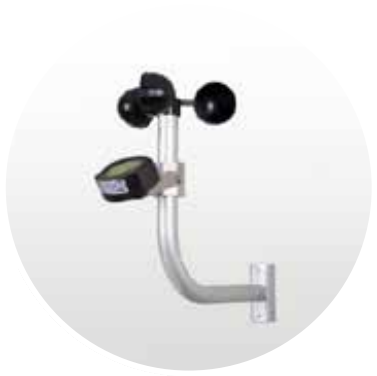

Датчик ветра и дождя
Датчик контролирует погодные условия для купольных фонарей с электрическими приводами вентиляции и автоматически подаёт команду на закрывание при сильном ветре или дожде.

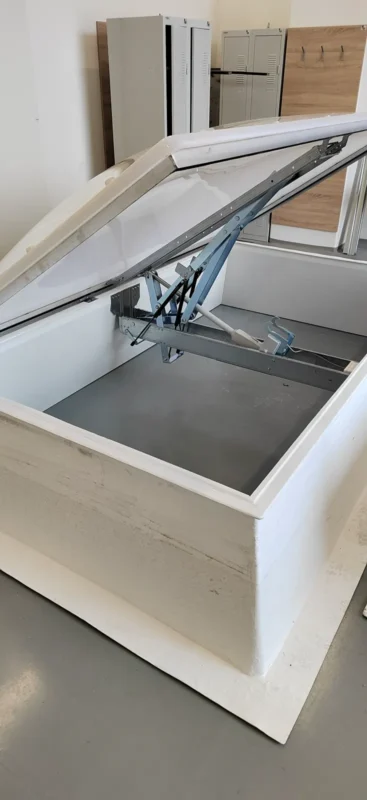

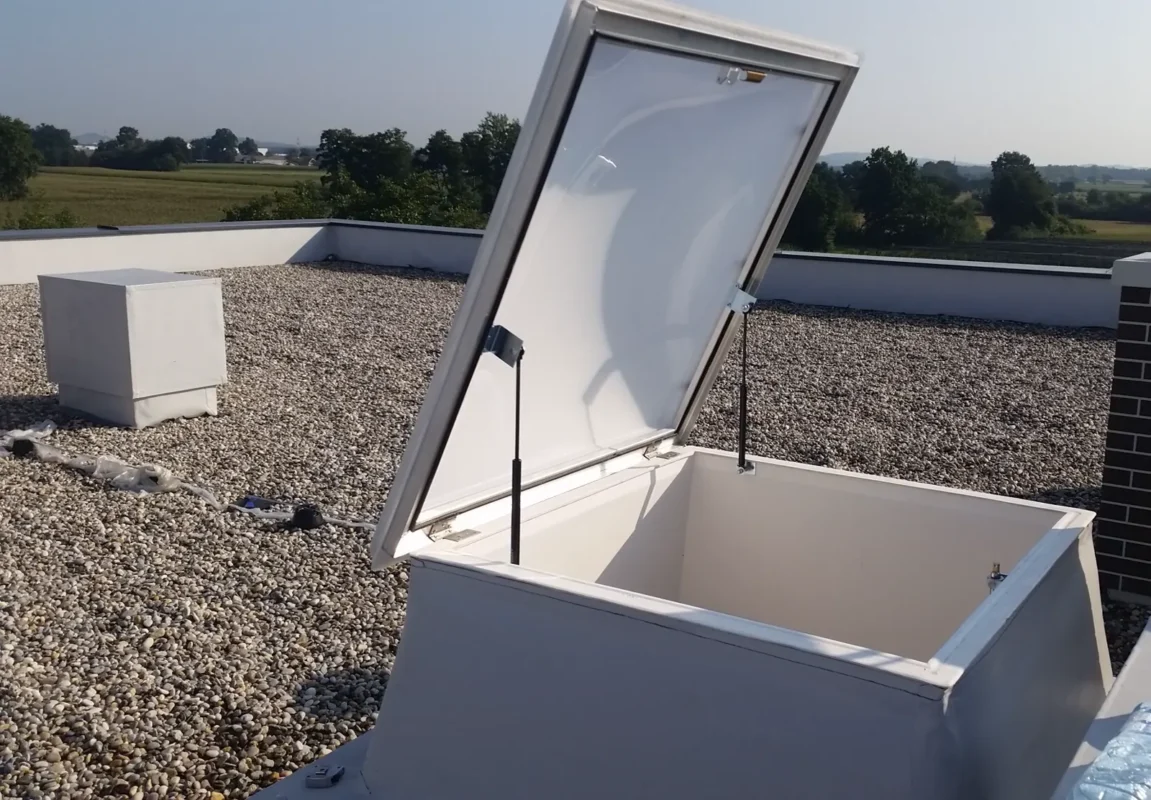

Системы выхода на кровлю
Для выхода на кровлю выбирайте купол, специально предназначенный для этой цели, а не просто открывающуюся модель для вентиляции. Описанная система открывается газовыми пружинами и закрывается внутренней ручкой; кронштейн для лестницы предлагается дополнительно. Перед заказом согласуйте с монтажной организацией размеры проёма, способ доступа и необходимые меры защиты на кровле. Сам по себе механизм открывания не гарантирует безопасный доступ или безопасную работу на крыше.
Естественное дымо- и теплоудаление
В систему естественного удаления дыма и тепла могут входить только специально предназначенные исполнения. Каталог ссылается на EN 12101-2:2003 для описанных дымоудаляющих устройств. Документацию и заявленные характеристики выбранного устройства необходимо согласовать с проектировщиком противопожарной защиты.
Системы естественного дымо- и теплоудаления могут открываться двумя способами: пневматическим или электрическим приводом.

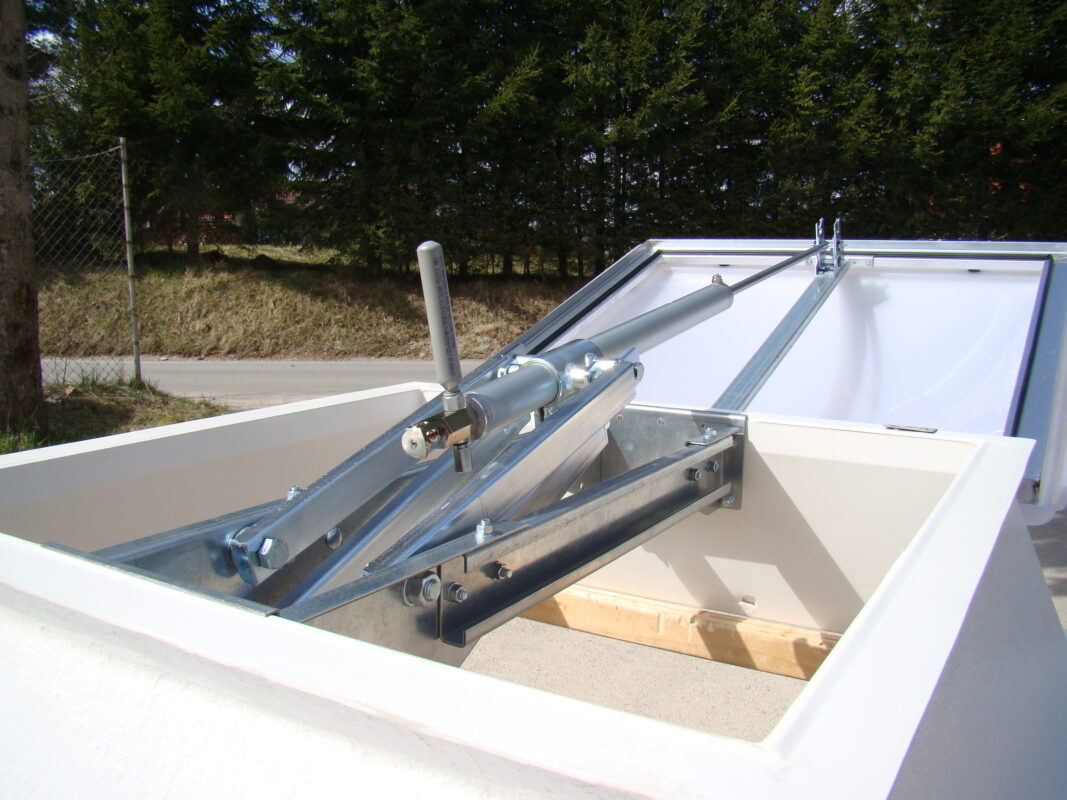

Пневматический привод CO₂
Пневматическая система II с углом открывания 140°
Клапан открывания/закрывания
WL1500; SL750; T(0); RE50; B300; E
Опции:
Отдельный электропривод для повседневной вентиляции; напряжение питания необходимо подтвердить для выбранного исполнения.
Ход 300 мм, 500 Н.
Пневмоцилиндр PODV для повседневной вентиляции.
Ход 300 мм.
Различные конфигурации пусковых клапанов.
Электрический привод 24 В
Электрическая система II с углом открывания 140°
WL1500; SL750 или SL500; T(0); RE1000; B300; E
Система с питанием 24 В подходит для объектов, где требуется электрическое устройство для дымо- и теплоудаления согласно EN 12101-2. Она также может применяться для повседневной вентиляции. При случайном срабатывании из-за ложной тревоги или вандализма купольные фонари удобно закрываются нажатием кнопки на пункте управления. Поэтому устройство хорошо подходит для школ, спортивных залов и театров.
Главное преимущество пневматической системы дымо- и теплоудаления — независимость от электроснабжения. Она продолжает работать даже при полном отключении электричества, поскольку рабочий газ (CO₂) хранится под давлением в баллонах. Поэтому пневматические системы применяются и на лестничных клетках. Поскольку отключение питания может повлиять и на системы обнаружения дыма, пневматические устройства активируются термоколбами с разной температурой срабатывания. Систему можно дополнить отдельным приводом 230 В для повседневной вентиляции и комфортного микроклимата.
В каталоге для двух описанных исполнений системы дымо- и теплоудаления указано время открывания менее 60 секунд. Подтвердите это значение по документации выбранного устройства. Устройства с пневматическим приводом можно дополнить электроприводом для повседневной вентиляции.
Выбор и расчёт предложения
Выбирайте световой элемент с учётом конструкции кровли и требуемой функции. Для отапливаемых помещений оценивайте остекление, раму, опорный борт и примыкание к кровле в комплексе.
От чего зависит цена?
Стоимость определяется размерами, материалом, числом слоёв, опорным бортом, механизмом открывания и объёмом монтажа. Сравнивайте предложения одинакового состава, а не только цену верхнего купола.
Можно ли заменить только старый купол?
Только после проверки состояния и размеров существующего борта, креплений и совместимости. Приблизительного наружного размера недостаточно.
Подходит ли любой открывающийся фонарь для дымоудаления?
В систему естественного удаления дыма и тепла могут входить только специально предназначенные исполнения. Каталог ссылается на EN 12101-2:2003 для описанных дымоудаляющих устройств. Документацию и заявленные характеристики выбранного устройства необходимо согласовать с проектировщиком противопожарной защиты.
Данные для запроса
- Количество и форма; размеры проёма с отмеченными точками измерения.
- Прозрачное или опаловое заполнение, назначение помещения и наличие отопления.
- Требуемое открывание; высота помещения и доступное электропитание, если известны.
- Местоположение объекта; при замене фотографии купола, основания и креплений.
Для первого запроса достаточно имеющихся данных. Окончательные размеры и исполнение согласовываются до изготовления; замеры на кровле должен выполнять квалифицированный специалист.
Источник: каталог POS plastika, 2026. Перед заказом подтвердите выбранную конфигурацию и соответствующую документацию.
