Усиленная рама из ПВХ
Сварные профили из ПВХ дополнительно усилены металлическими вставками, которые обеспечивают устойчивость конструкции фонаря.

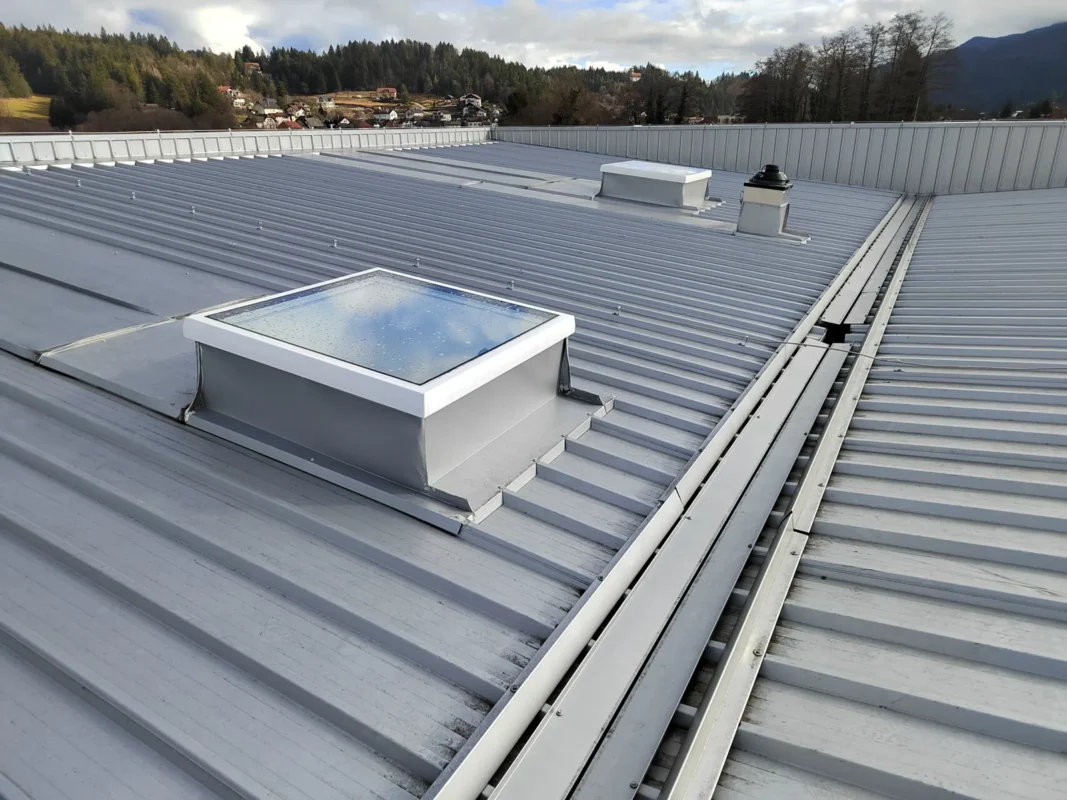

Стеклянный зенитный фонарь STELUX для плоской кровли
STELUX — прямоугольный или круглый стеклянный зенитный фонарь для плоской кровли. Он обеспечивает естественное освещение и сочетает сварную конструкцию из ПВХ, двойное уплотнение и стеклопакет с 2 стёклами. Доступны глухие и открывающиеся исполнения для повседневной вентиляции, выхода на кровлю или естественного дымо- и теплоудаления.
Отправить запрос- Ug = 1,1 Вт/(м²·К) со стандартным стеклопакетом с 2 стёклами.
- Безопасное остекление: многослойное безопасное стекло (VSG) внутри и закалённое безопасное стекло снаружи; испытано по DIN 18008-6.
- Прямоугольные и круглые исполнения с несколькими вариантами открывания и привода.
Как выбрать подходящее исполнение
- Определите требования к комфорту
Совместно оцените дневной свет, летние солнечные теплопоступления, вентиляцию и возможную наружную солнцезащиту.
- Сравните остекление
Характеристики одного стеклопакета не описывают всё окно и узел примыкания к кровле.
- Выберите функцию открывания
Для вентиляции, выхода на кровлю и дымоудаления подбираются соответствующие механизмы и управление.
Устройство системы
Конструкция и безопасность
Двойное уплотнение
Двойное уплотнение обеспечивает эффективную защиту от атмосферных воздействий и снижает теплопотери.
Безопасное остекление
Изнутри установлено многослойное безопасное стекло (VSG), снаружи — закалённое безопасное стекло. Система испытана на устойчивость к падению согласно DIN 18008-6.

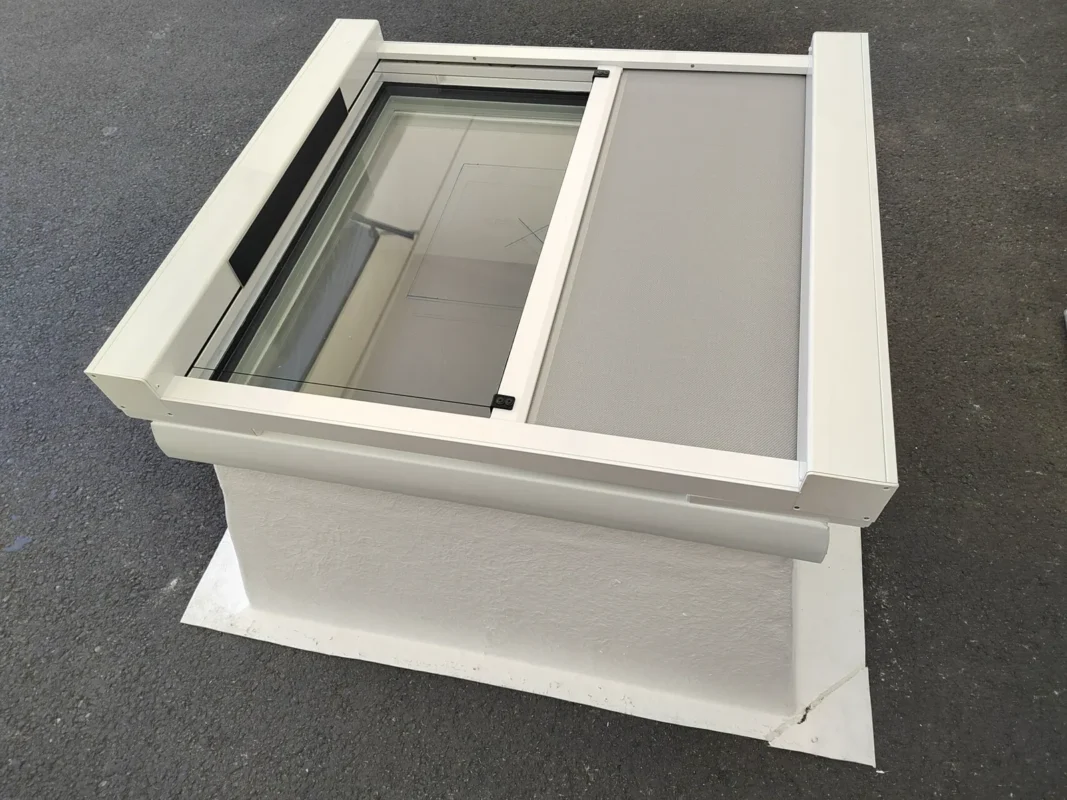

По заказу доступны другие сочетания стекла для повышения тепло- или звукоизоляции и солнцезащиты, а также наружная рулонная штора.
Стандартное остекление
Измеренные характеристики остекления
Значения описывают стандартное остекление, а не весь установленный зенитный фонарь с рамой, основанием и примыканием к кровле. Для других комбинаций стекла необходимо подтвердить соответствующие данные.
| Показатель | Значение | Описание |
|---|---|---|
| Ug | 1,1 Вт/(м²·К) | коэффициент теплопередачи остекления |
| Rw | 33 дБ | индекс изоляции воздушного шума |
| Tv | 80% | коэффициент пропускания видимого света |
| g | 0,7 | общий коэффициент пропускания солнечной энергии |
Стандартный ассортимент
Размеры STELUX
Размеры N, O и K указаны в сантиметрах. N — номинальный размер, O — световой проём, K — строительный проём для конусного основания. Масса является ориентировочным каталожным значением.
Прямоугольные и квадратные исполнения
| N (см) | O (см) | K (см) | Масса |
|---|---|---|---|
| 51 × 51 | 40 × 40 | 60 × 60 | 10 кг |
| 51 × 81 | 40 × 70 | 60 × 90 | 15 кг |
| 61 × 61 | 50 × 50 | 70 × 70 | 14 кг |
| 71 × 71 | 60 × 60 | 80 × 80 | 18 кг |
| 81 × 81 | 70 × 70 | 90 × 90 | 23 кг |
| 81 × 111 | 70 × 100 | 90 × 120 | 31 кг |
| 81 × 141 | 70 × 130 | 90 × 150 | 39 кг |
| 91 × 91 | 80 × 80 | 100 × 100 | 29 кг |
| 91 × 111 | 80 × 100 | 100 × 120 | 35 кг |
| 91 × 141 | 80 × 130 | 100 × 150 | 44 кг |
| 91 × 171 | 80 × 160 | 100 × 180 | 53 кг |
| 91 × 191 | 80 × 180 | 100 × 200 | 58 кг |
| 91 × 211 | 80 × 200 | 100 × 220 | 64 кг |
| 111 × 111 | 100 × 100 | 120 × 120 | 42 кг |
| 111 × 141 | 100 × 130 | 120 × 150 | 53 кг |
| 111 × 171 | 100 × 160 | 120 × 180 | 63 кг |
| 111 × 191 | 100 × 180 | 120 × 200 | 70 кг |
| 111 × 211 | 100 × 200 | 120 × 220 | 78 кг |
| 111 × 231 | 100 × 220 | 120 × 240 | 85 кг |
| 116 × 116 | 105 × 105 | 125 × 125 | 46 кг |
| 121 × 121 | 110 × 110 | 130 × 130 | 49 кг |
| 131 × 131 | 120 × 120 | 140 × 140 | 57 кг |
| 141 × 141 | 130 × 130 | 150 × 150 | 75 кг |
Круглые исполнения
| N (см) | O (см) | K (см) | Масса |
|---|---|---|---|
| Ø 51 | Ø 40 | Ø 60 | 8 кг |
| Ø 61 | Ø 50 | Ø 70 | 12 кг |
| Ø 71 | Ø 60 | Ø 80 | 16 кг |
| Ø 81 | Ø 70 | Ø 90 | 21 кг |
| Ø 91 | Ø 80 | Ø 100 | 26 кг |
| Ø 111 | Ø 100 | Ø 120 | 38 кг |
| Ø 131 | Ø 120 | Ø 140 | 53 кг |
| Ø 141 | Ø 130 | Ø 150 | 67 кг |
Глухой или открывающийся
Варианты открывания
Повседневная вентиляция
Цепной привод 24 В или 230 В с ходом 300 или 600 мм либо реечный привод 24 В или 230 В с ходом 180–1 000 мм.

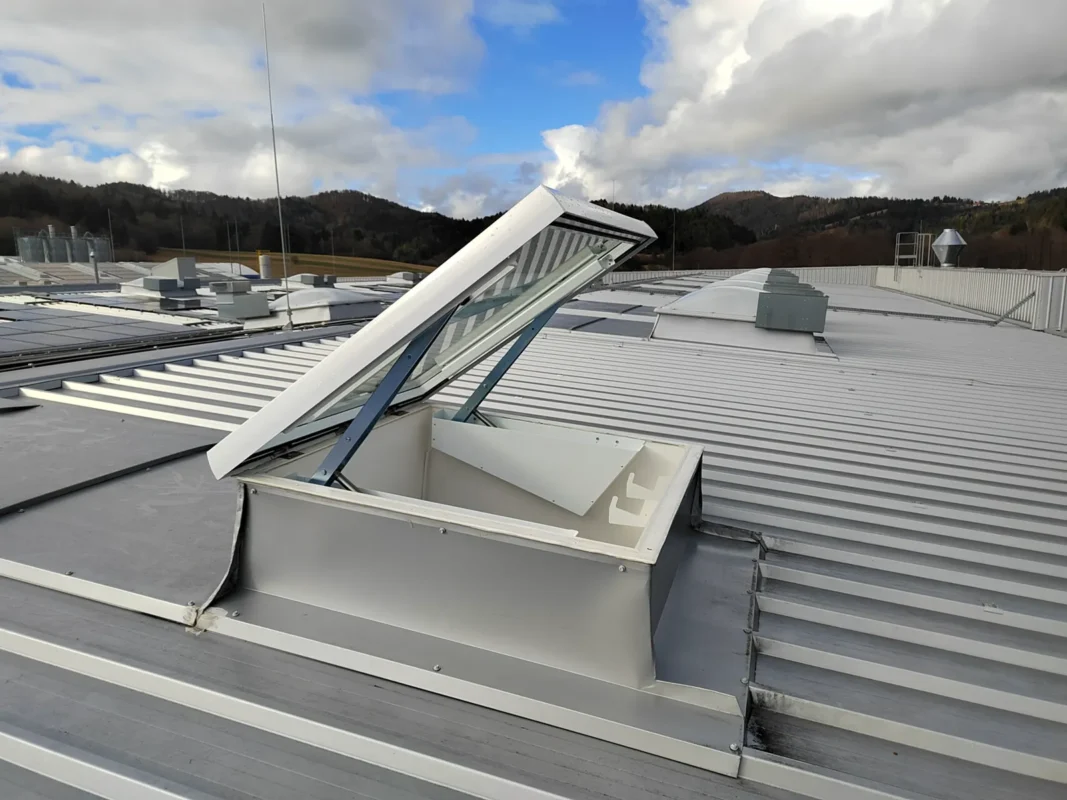

Ручной выход на кровлю
Газовые пружины, механический предохранитель закрывания и оконная ручка для закрывания; открывание до 90°.
Моторизованный выход на кровлю
Электропривод 24 В, 48 В или 230 В; открывание на 90°.
Дымо- и теплоудаление
Электропривод 24 В или 48 В; открывание на 90°, 105° или 140°; доступно исполнение согласно EN 12101-2.
Подходящее исполнение, напряжение питания и система управления определяются с учётом назначения, размеров изделия и требований проекта.
Выбор и расчёт предложения
Выбирайте световой элемент с учётом конструкции кровли и требуемой функции. Для отапливаемых помещений оценивайте остекление, раму, опорный борт и примыкание к кровле в комплексе.
Описывает ли Ug всё установленное окно?
Нет. Ug относится к остеклению или заполнению, указанному в таблице. На установленную систему также влияют рама, опорный борт, размеры и примыкание к кровле.
Означает ли испытание на проваливание, что по фонарю можно ходить?
Нет. Испытание на проваливание не разрешает ходить по остеклению. Необходимо предусмотреть безопасный доступ на крышу и обслуживание.
Подходит ли любой открывающийся фонарь для дымоудаления?
В систему естественного удаления дыма и тепла могут входить только специально предназначенные исполнения. Каталог ссылается на EN 12101-2:2003 для описанных дымоудаляющих устройств. Документацию и заявленные характеристики выбранного устройства необходимо согласовать с проектировщиком противопожарной защиты.
Данные для запроса
- Количество и форма; размеры в свету и строительные размеры проёма.
- Назначение помещения, требования к теплоизоляции, звукоизоляции и солнцезащите остекления.
- Требуемая вентиляция, выход на кровлю или дымоудаление и доступное электропитание.
- Местоположение и разрез кровли/основания; при замене фотографии и обозначение изделия.
Для первого запроса достаточно имеющихся данных. Окончательные размеры и исполнение согласовываются до изготовления; замеры на кровле должен выполнять квалифицированный специалист.
Источник: каталог POS plastika, 2026. Перед заказом подтвердите выбранную конфигурацию и соответствующую документацию.
