Основание — важная часть системы купольного или ленточного зенитного фонаря. Оно защищает проём в кровле от осадков, отводит воду от фонаря и снижает теплопередачу между помещением и наружной средой.
Отправить запросПри выборе высоты основания учитывайте окончательную толщину утепления и гидроизоляцию.
Определите строительный размер проёма и размер в свету по соответствующему чертежу каталога.
Основание должно быть совместимо с фонарём, креплениями и механизмом открывания.
Купольные и ленточные зенитные фонари POS plastika в стандартном исполнении устанавливаются на теплоизолированные основания из стеклопластика или металла.
Стандартное основание, описанное в каталоге:
U = 0,83 Вт/(м²·К) при толщине теплоизоляции 2,5 см. Значение относится к описанному исполнению основания, а не ко всему зенитному фонарю или смонтированной системе. Для другого состава конструкции проверяем соответствующие технические данные.

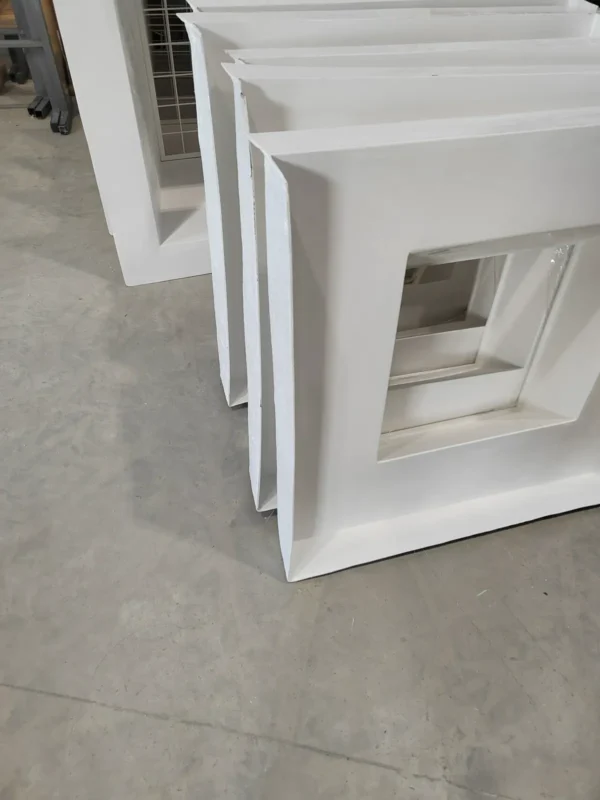

Они изготавливаются из полиэфира, армированного стекловолокном (GRP). Для теплоизоляции применяется жёсткий пенополиуретан (PUR). Специальная кромка стандартной системы основания и купольного или ленточного фонаря предназначена для сбора конденсата и его последующего испарения. Это не исключает образования конденсата: его появление и испарение также зависят от температуры, влажности и вентиляции помещения. Внутренняя поверхность основания белая и гладкая, а наружная дополнительно защищена от вредного УФ-излучения. Широкий фланец позволяет устанавливать основание на деревянные, металлические или бетонные конструкции кровли. Стандартная высота основания — 15, 30 или 50 см.

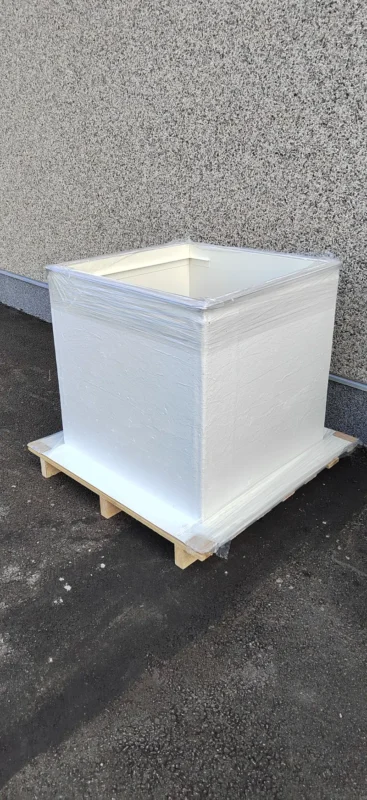

Снаружи они облицованы полиэфиром, армированным стекловолокном (GRP). Геометрия и техническая конструкция соответствуют основаниям из стеклопластика. Металлические основания могут изготавливаться в нестандартных размерах, а видимую поверхность можно окрасить порошковой краской выбранного цвета RAL. Требуемые пожарно-технические характеристики необходимо подтвердить для выбранного исполнения на основании соответствующей документации.
Возможны и другие конфигурации: с теплоизолированным фланцем, утеплённым основанием и капельником либо с дополнительной теплоизоляцией.
Форма основания определяет соотношение строительного размера K и размера светового проёма L. Исполнение выбирают с учётом конструкции кровли, требуемого проёма и системы зенитного фонаря.
Размер светового проёма на 20 см меньше строительного размера: L = K − 20 см.
Размер светового проёма на 11 см меньше строительного размера: L = K − 11 см.
Размеры светового проёма и конструкции совпадают: L = K.
| K — строительный размер (см) | N — номинальный размер (см) |
|---|---|
| Ø 60 | Ø 56 |
| Ø 90 | Ø 86 |
| Ø 100 | Ø 96 |
| Ø 120 | Ø 116 |
| Ø 150 | Ø 146 |
| Ø 180 | Ø 176 |
| Ø 200 | Ø 196 |
Для прямоугольных оснований номинальный размер N на 4 см меньше строительного размера K в обоих направлениях. Другие размеры и специальные исполнения доступны по согласованию.
Соответствующее сечение и размеры для конкретного проекта подтверждаются после выбора системы зенитного фонаря.
Для повышения безопасности работ на кровле и предотвращения падения людей или крупных предметов через проём внутрь здания рекомендуем защитные решётки как дополнительное оснащение. Они изготавливаются из арматурной сетки и покрываются порошковой краской выбранного цвета RAL либо оцинковываются.
Решётки крепятся к основанию зенитного фонаря или устанавливаются под ним. При необходимости их можно изготовить с учётом механизмов вентиляции или систем естественного дымо- и теплоудаления.
Защитные решётки испытаны согласно EN 1873:2014.
Выбирайте световой элемент с учётом конструкции кровли и требуемой функции. Для отапливаемых помещений оценивайте остекление, раму, опорный борт и примыкание к кровле в комплексе.
Нет. Высоту согласовывают с окончательным составом кровли, утеплением и узлом гидроизоляции. Стандартные высоты в каталоге не являются универсальной рекомендацией по монтажу.
Нет. Каталог указывает это значение для стандартного борта с утеплением 2,5 см. Купол, остекление и примыкание к кровле оцениваются отдельно.
Только после проверки состояния и размеров существующего борта, креплений и совместимости. Приблизительного наружного размера недостаточно.
Для первого запроса достаточно имеющихся данных. Окончательные размеры и исполнение согласовываются до изготовления; замеры на кровле должен выполнять квалифицированный специалист.
Источник: каталог POS plastika, 2026. Перед заказом подтвердите выбранную конфигурацию и соответствующую документацию.
